طراحی سایت خطوط خردایش

هدر رفت وقت و سرمایه در نتیجهٔ یک جانمایی ضعیف یا انتخاب نامناسب تجهیزات همیشه زود یا دیر خودش را نشان می‌دهد؛ این حقیقتی است که پروژه‌های خردایش معدن با آن روبه‌رو هستند. در ادامه با نگاهی کاربردی به چگونگی طراحی سایت خطوط خردایش، از تحلیل خوراک و انتخاب سنگ‌شکن تا چیدمان نوار نقاله‌ها، نقاط بارگیری و راهکارهای صرفه‌جویی در آب و انرژی همراه می‌شوید.

علاوه بر جنبه‌های فنی میدان عملیاتی، راهنمایی عملی برای یافتن پیمانکاران طراحی و ساخت خطوط خردایش، مشاوران تخصصی دانه‌بندی مواد معدنی و گزینه‌های تأمین تجهیزات ارائه خواهیم داد.

اگر به دنبال سفارش طراحی سایت خطوط خردایش برای معرفی شرکت یا واحد عملیاتی خود هستید، نکاتی برای انتخاب شرکت‌های طراحی وب تخصصی در این حوزه و نمونه‌کارهای مرتبط مطرح می‌شود تا حضور آنلاین شما همسو با نیازهای فنی نمایش داده شود.

همچنین روش‌هایی برای ارزیابی پیمانکاران طراحی خطوط خردایش سنگ‌های معدن و چک‌لیستی از ویژگی‌های کلیدی در قراردادهای مهندسی و تأمین وجود دارد. خواندن ادامه مطلب به شما کمک می‌کند تا تصمیمات مهندسی و تجاری را مبتنی بر اطلاعات دقیق، کاهش ریسک و افزایش بازده اتخاذ کنید از آزمون‌های خوراک آزمایشگاهی تا پیشنهادات عملی برای ترکیب تجهیزات نو و بازسازی‌شده.

چگونه یک طراحی سایت خطوط خردایش موفق و بازده‌زا بسازیم؟

انتخاب و طراحی سایت خطوط خردایش اول از همه روی دسترسی به مادهٔ معدنی، مسیرهای حمل‌ونقل و منابع انرژی تمرکز می‌کند و عدم توجه به این موارد موجب افزایش هزینهٔ عملیاتی می‌شود. یک نقشهٔ سایت خوب شامل تعیین محل سنگ‌شکن اولیه، محوطهٔ دپو کلوخه، مسیر نوار نقاله‌ها و نقاط بارگیری است تا حداقل تداخل بین فرایندها و حداقل مصرف سوخت حاصل شود.

در حالت عملی، جانمایی دقیق باید فضای لازم برای تعمیرات سنگ‌شکن‌ها و دسترسی ماشین‌آلات سنگین به فیدرها را پیش‌بینی کند تا زمان توقف کاهش یابد و ایمنی افزایش یابد.

مراحل مهندسی و امکان‌سنجی برای طراحی سایت خطوط خردایش

فرآیند مهندسی از تحلیل خوراک معدن (اندازه کلوخه، ناخالصی‌ها، رطوبت) شروع می‌شود و بر اساس نتایج آن ظرفیت و نوع سنگ‌شکن انتخاب می‌شود؛ این شاخص‌ها تعیین می‌کنند که آیا فیدر گریزلی یا فیدر ویبره مناسب‌تر است.

مطالعات محیط‌زیستی و مجوزها باید در اولویت قرار گیرند تا ریسک تعلیق عملیات کاهش یابد؛ نمونه‌ای از الزامات شامل کنترل گرد و غبار، مدیریت آب شست‌وشو و برنامه‌های بازسازی پس از اتمام برداشت است. همچنین مدل مالی با سناریوهای مختلف ظرفیت و قیمت محصول تدوین شود تا برآورد بازگشت سرمایه قابل استناد باشد.

چیدمان تجهیزات و نکات جانمایی در طراحی خطوط خردایش سنگ‌های معدن

در جانمایی تجهیزات منطقی، سنگ‌شکن فکی یا چکشی در ورودی خوراک قرار می‌گیرد تا کلوخه‌های بزرگ خرد شوند و پس از آن مراحل ثانویه مانند هیدروکن یا مخروطی برای تولید دانه‌بندی مطلوب به‌کار روند.

قرار دادن سرندها با شیب مناسب و فاصلهٔ کافی از منبع گرد و غبار باعث تسهیل تخلیه و کاهش گرفتگی می‌شود؛ همین رویکرد عمر قطعات سایشی را افزایش می‌دهد. لازم است محل ماسه‌شور در نزدیکی منبع آب و با سیستم‌های بازچرخش طراحی شود تا مصرف آب بهینه شود و فاضلاب به سیستم‌های تصفیه وارد گردد.

انتخاب تجهیزات و تامین قطعات در طراحی و ساخت خطوط خردایش

انتخاب تجهیزات باید براساس ظرفیت اسمی (tph)، اندازهٔ ورودی و سختی ماده انجام شود؛ به‌عنوان نمونه، سنگ‌شکن فکی برای خردایش اولیه کلوخه‌های سخت مناسب است و رول کراشر برای سایزبندی و تنظیم دانه‌بندی نهایی کاربرد دارد. هنگام طراحی و ساخت خطوط خردایش، توجه به قابلیت تعویض سریع قطعات سایشی مانند فک، چکش و صفحه کانکیو باعث کاهش زمان توقف می‌شود.

تامین کراشر می‌تواند نقش واسط تأمین تجهیزات و قطعات یدکی را ایفا کند و گزینه‌های یک‌دست و دو‌دست را برای پروژه‌هایی با محدودیت سرمایه پیشنهاد دهد؛ این انعطاف در تأمین قطعات امکان تطبیق پروژه با بودجهٔ واقعی را افزایش می‌دهد.

سامانه‌های کنترلی، نگهداری و مدیریت پایدار در طراحی خطوط خردایش و دانه بندی مواد معدنی

پیاده‌سازی سیستم‌های کنترلی مبتنی بر PLC و نمایشگرهای HMI امکان تنظیم لحظه‌ای سرعت فیدر، فرکانس ویبره و دور موتور سنگ‌شکن‌ها را فراهم می‌کند که در کنترل کیفیت دانه‌بندی اثر مستقیم دارد. نصب باسکول دیجیتال در خط خروجی همراه با نرم‌افزار مدیریت بارگیری سبب محاسبهٔ دقیق تناژ و کاهش اختلافات فروش خواهد شد.

برای حفظ پایداری تولید، برنامهٔ نگهداری پیشگیرانه باید شامل بازه‌های سرویس، ذخیرهٔ قطعات پرمصرف و ابزارهای اندازه‌گیری ارتعاش و دما باشد؛ این برنامه باعث کاهش خرابی‌های ناگهانی و هزینهٔ تعمیرات سنگین می‌شود.

کنترل زیست‌محیطی، ایمنی و نکات عملیاتی برای بهره‌وری بهتر

کنترل انتشار گرد و غبار با نصب مه‌پاش‌های موقعیتی، کانال‌های بستهٔ انتقال و پاشش آب کنترل‌شده در نقاط بحرانی، هم‌زمان با سیستم‌های جمع‌آوری ذرات باعث کاهش آلودگی هوا می‌شود. برای مدیریت آب شست‌وشو، استفاده از حوضچه‌های ته‌نشینی و سیستم بازچرخش با فیلترهای شنی میزان مصرف منابع آب را به‌طور قابل‌توجهی کاهش می‌دهد.

الزامات ایمنی شامل محوطه‌سازی پیرامون تجهیزات متحرک، آموزش اپراتورها در خصوص خاموشی اضطراری و تعیین مسیرهای گردش ماشین‌آلات سنگین است که ریسک حوادث را کاهش می‌دهد.

برآورد هزینه، زمان‌بندی پروژه و نکات اجرایی برای راه‌اندازی

برآورد هزینهٔ راه‌اندازی خطوط خردایش به ظرفیت تولید، نوع سنگ‌شکن‌ها، کیفیت تجهیزات جانبی و زیرساخت‌های لازم وابسته است؛ هزینهٔ نصب سیستم برق و آب اغلب تا ۲۰–۳۰ درصد هزینهٔ کل پروژه را تشکیل می‌دهد. پیشنهاد می‌شود جدول زمان‌بندی فازبندی‌شده شامل طراحی مهندسی، تأمین تجهیزات، نصب، راه‌اندازی آزمایشی و بهینه‌سازی نهایی تدوین شود تا ریسک تأخیرهای غیرمنتظره کاهش یابد.

برای کاهش هزینهٔ اولیه، ترکیب تجهیزات نو و بازسازی‌شده از طریق تأمین‌کننده‌هایی مانند تامین کراشر قابل بررسی است؛ استفاده از تجهیزات بازنگری‌شده می‌تواند زمان تأمین را کوتاه‌تر و سرمایهٔ اولیه را سبک‌تر کند. استفاده از نمونه‌های آزمایشی تولید در خطوط کوچک قبل از اجرای کامل، به‌عنوان یک روش عملیاتی، کمک می‌کند تنظیمات دانه‌بندی و مصرف انرژی در مقیاس واقعی ارزیابی شود و خطاهای طراحی اصلاح شوند.

نکات تکمیلی فنی و پیشنهادات اجرایی برای مدیران پروژه

قبل از نهایی کردن نقشهٔ سایت، انجام آنالیز نمونهٔ خوراک در آزمایشگاه مکانیک سنگ و تعیین منحنی‌های دانه‌بندی به انتخاب بهینهٔ سرندها و تنظیمات سنگ‌شکن‌ها کمک می‌کند. پیشنهاد می‌شود از سنسورهای سطح خوراک، نظارت انرژی و جمع‌آوری داده‌های تولیدی استفاده شود تا تصمیم‌گیری برای تعویض قطعات و تغییرات پارامتری مبتنی بر داده باشد.

در پروژه‌های با محدودیت فضا یا نیاز به تحرک بالا، طرح‌های موبایل یا نیمه‌ثابت پیاده‌سازی شوند که امکان انتقال سریع بین محیط‌های معدنی را فراهم می‌آورند و زمان راه‌اندازی مجدد را کاهش می‌دهند. ارائهٔ قراردادهای سرویس‌دهی و کیت‌های نگهداری توسط تأمین‌کنندگان معتبر، ریسک توقفات غیرمنتظره را به‌طور چشمگیری کاهش می‌دهد و به تضمین بهره‌وری خط کمک می‌کند.

گام‌های عملی برای طراحی سایت خطوط خردایش با کمترین ریسک و بالاترین بازده

طراحی موفقِ سایت خطوط خردایش ترکیبی از تحلیل دقیق خوراک، جانمایی هدفمند تجهیزات و استراتژی‌های بهره‌برداری است که هزینه‌های عملیاتی را کاهش و قابلیت اطمینان را افزایش می‌دهد. به‌جای بازگویی جزئیات، اینجا چهار اقدام فوری و تأثیرگذار برای پیشروی ارائه می‌شود:

اول، آنالیز آزمایشگاهی خوراک را تکمیل کنید تا انتخاب سنگ‌شکن و سرند بر پایهٔ داده انجام شود؛

دوم، نقشهٔ سایت را با تمرکز بر مسیرهای نقاله، دسترسی تعمیراتی و بازچرخش آب بازطراحی کنید تا توقف‌ها و مصرف انرژی کمینه شود؛

سوم، ترکیب تجهیزات نو و بازسازی‌شده را در مدل مالی بگنجانید تا سرمایهٔ اولیه مدیریت شود؛

چهارم، سامانه کنترلی و برنامهٔ نگهداری پیشگیرانه را از روز اول پیاده‌سازی کنید تا کیفیت دانه‌بندی و زمان کارکرد افزایش یابد.

برای ارزیابی پیمانکاران و تأمین‌کنندگان، چک‌لیست فنی، نمونه‌کارها و قراردادهای سرویس را معیار قرار دهید. پیگیری شاخص‌هایی مانند مصرف انرژی به ازای هر تُن و زمان میانگین بین خرابی‌ها، تصمیم‌های فنی را تبدیل به نتایج اقتصادی می‌کند. در نهایت، طراحی سایت خطوط خردایش هوشمند یعنی سرمایه‌گذاری در ساختاری که هزینه‌ها را کنترل و بازده را تثبیت می‌کند تفاوتی که در عملکرد روزانه و حساب‌های مالی پروژه دیده خواهد شد.

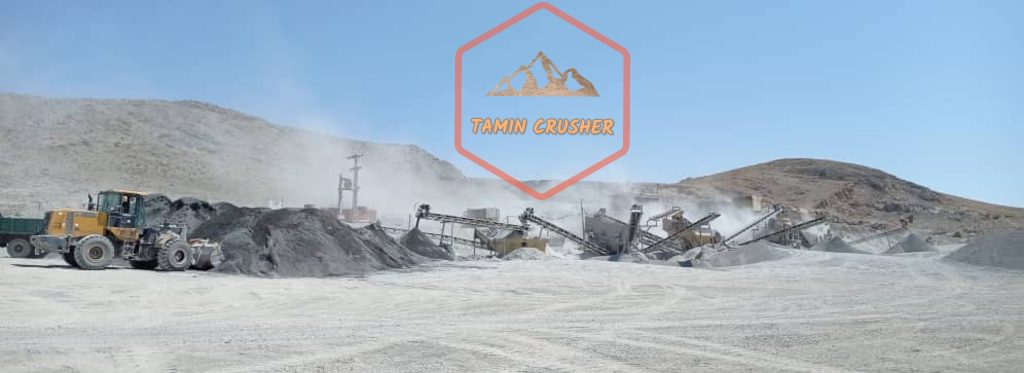

طراحی سایت خطوط خردایش

سایت شن و ماسه می تواند طرح های متفاوتی را داشته باشد.ولی معمولا” از دستگاههای زیر استفاده می شود:

• فیدر
• فک
• کوبیت
• ماسه ساز
• هیدروکن
• سرند
• نوار نقاله
• ماسه شور
• خشک کن ماسه

در طراحی سایت خردایش باید اندازه گذاری ها به طور دقیق انجام گیرد به طوریکه دستگاه ها با فاصله مناسب از هم ،بیشترین بازدهی و کارآیی را داشته باشند.
پرسنل تولید باید آموزش دیده باشند و بتوانند بازرسی های فنی را از دستگاهها داشته باشند.
مهمترین مساله در طراحی سایت خردایش؛ بدون عیوب بودن آن است که بر اساس تحلیل های مهندسی و براوردها ساخته میشود.
ظرقیت تولیدی سایت عامل مهم دیگری ست که باید در طراحی سایت لحاظ شود.
همچنین میزان فضای موجود و لازم باید براورد شود. دستگاه ها با توجه به فضای موجود و امکانات طراحی و تولید می شوند.
